球铰支座双向滑动支座工艺成熟

KTQZ球铰支座位移DX单向活动支座、SX双向活动支座主位移根据支座承载力大小不同分为±300mm；SX双向活动支座横桥向位移为±40mm；DX单向活动支座根据梁体的需要，既可用于顺桥向活动横桥向固定，又可用于横桥向活动顺桥向固定的梁体。KTQZ球铰支座安装准备及注意事项1采用KTQZ球铰支座时。
支承垫石混凝土标号不低于C40(局部承压强度不小于20MPa)。垫石高度应考虑安装、养护和必要时更换支座的方便，并应于支座周围采取有效的排水措施。垫石顶面四角高差不得大于2mm。2在垫石或墩台部位需按KTQZ球铰支座主要尺寸及重量表中平面连接尺寸预留孔道，预留孔直径为套筒直径加60mm。
预留孔深度为套筒长度加60mm。预留孔中心距及对角线长度偏差不得超过10mm。3预制简支梁桥用KTQZ球铰支座安装时，采用测力千斤顶作为临时支撑，应保证每个支点的反力与四个支点反力的平均值相差不超过±5％。4KTQZ球铰支座安装过程中不得任意拆卸支座。但预制梁架设完毕或现浇梁开始预应力张拉前必须拆除临时锁定连接装置。
5解除KTQZ球铰支座包装后应保持支座洁净状态，并考虑防碰撞、防污染、防灼热等措施。6预制支座梁底预埋钢板、套筒及螺栓时应保证与上支座板的连接尺寸精度，螺栓中心距及对角线长度偏差不得超过1mm。且与支座顶面接触的预埋钢板面在任何的平面度不超过1/1000。7KTQZ球铰支座位移和转角预偏应征得生产厂家和桥梁设计院同意。

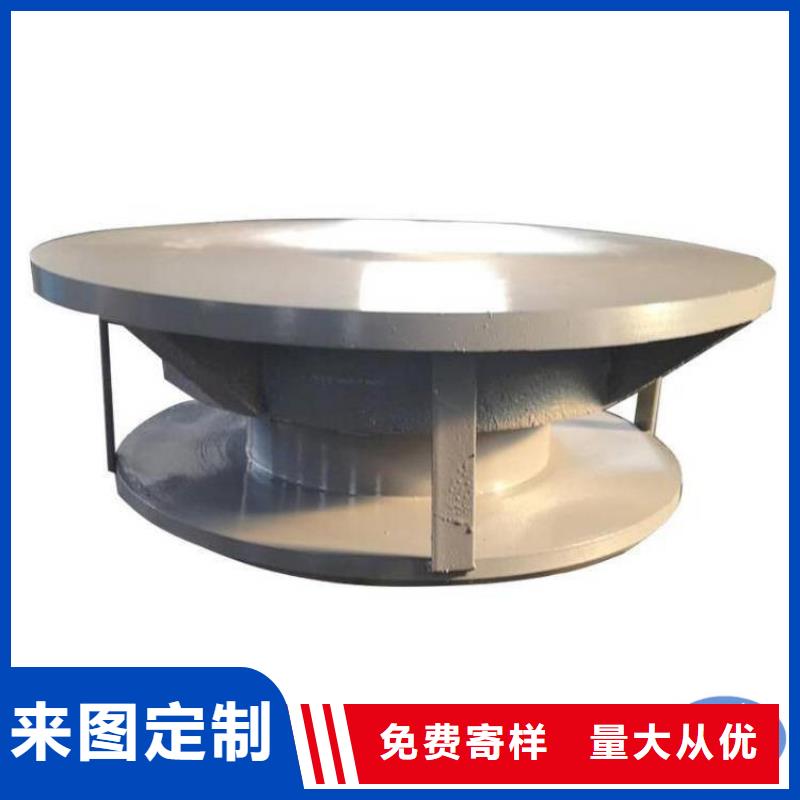

球铰支座按安装分为螺栓锚固和焊接锚固，有部分是节点直接做成支座的部分。由于球形铰支座的螺栓孔和施工现场预留的螺栓孔为两单位分别制作。在实际施工过程中，经常发生螺栓孔不正造成支座无法安装，故不采用螺栓安装。一般钢结构工程现场焊接技术比较成熟，采用焊接方式进行连接固定。 滑动型球铰支座是由制造厂组装后整体发运的。安装前应面检查，看零件有无丢失、损坏。检查上部结构和支座上座板螺栓孔间距和孔径是否相符。选用型号是否正确，转角、各方向位移是否与设计相符，检查以设计图纸为准。支座安装时应对其上下底板的四边划注十字中心线。便于安装找正。支座确定后，即可上下固定。当采用焊接时，必须设置预埋钢板，与混凝土接触的面还应焊接锚固筋。以求定的强度和刚度，我公司可以连预埋件一起生产。预埋钢板应有适当数目的、直径不大的、均匀分布的排气孔。焊接时不应连续施焊。 要采用断续焊接的方式逐步焊满，以避免焊接时局部温度过高而使支座或预埋钢板变形。安装或焊接完成后将上下连接板拆除。球铰支座组成及材质要求上支座板G20Mn5QT不锈钢板1Cr18Ni9Ti平面四氟板PTFE中间球面板Q345B球面四氟板PTFE下支座板G20Mn5QT共六部分组成。
